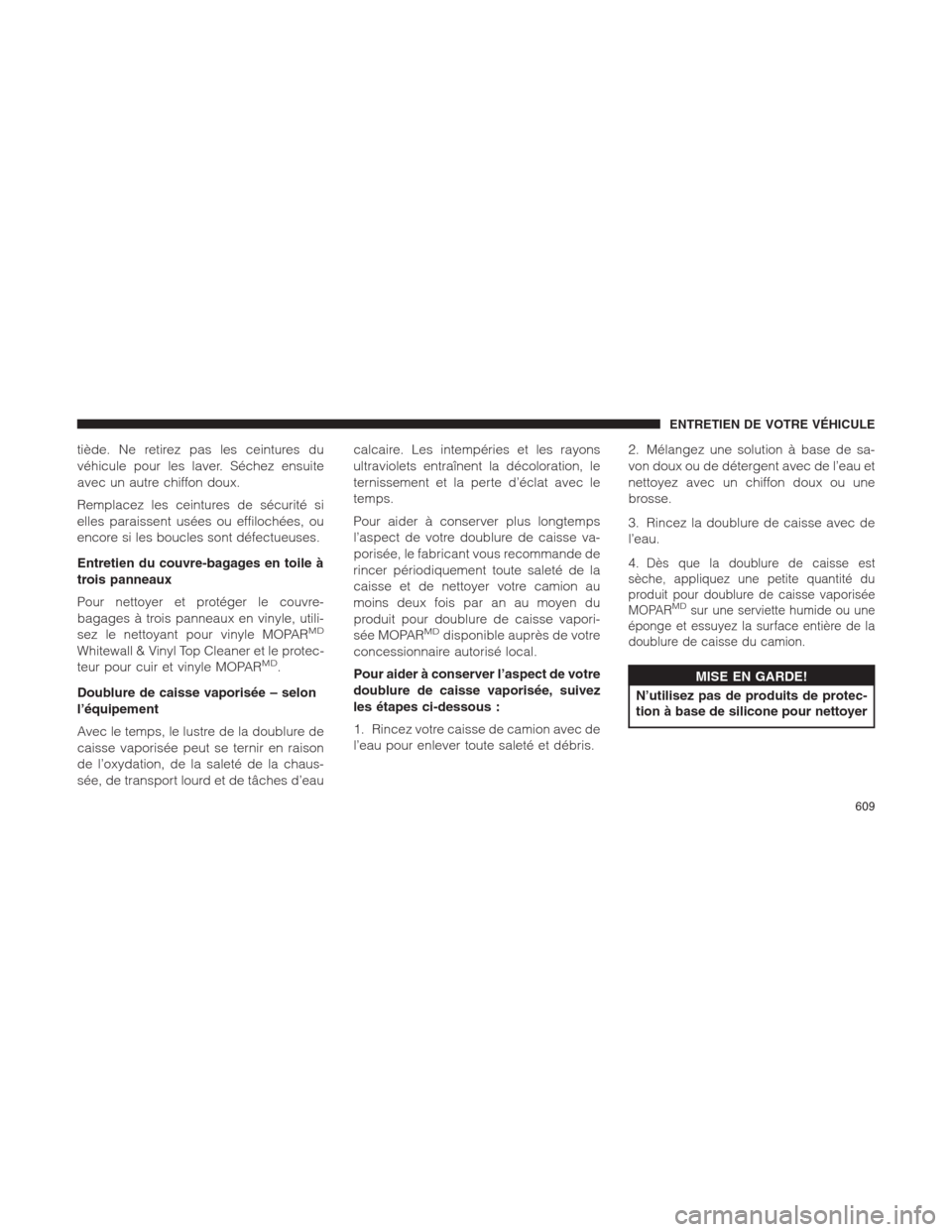

tiède. Ne retirez pas les ceintures du
véhicule pour les laver. Séchez ensuite
avec un autre chiffon doux.
Remplacez les ceintures de sécurité si
elles paraissent usées ou effilochées, ou
encore si les boucles sont défectueuses.
Entretien du couvre-bagages en toile à
trois panneaux
Pour nettoyer et protéger le couvre-
bagages à trois panneaux en vinyle, utili-
sez le nettoyant pour vinyle MOPAR
MD
Whitewall & Vinyl Top Cleaner et le protec-
teur pour cuir et vinyle MOPARMD.
Doublure de caisse vaporisée – selon
l’équipement
Avec le temps, le lustre de la doublure de
caisse vaporisée peut se ternir en raison
de l’oxydation, de la saleté de la chaus-
sée, de transport lourd et de tâches d’eaucalcaire. Les intempéries et les rayons
ultraviolets entraînent la décoloration, le
ternissement et la perte d’éclat avec le
temps.
Pour aider à conserver plus longtemps
l’aspect de votre doublure de caisse va-
porisée, le fabricant vous recommande de
rincer périodiquement toute saleté de la
caisse et de nettoyer votre camion au
moins deux fois par an au moyen du
produit pour doublure de caisse vapori-
sée MOPAR
MDdisponible auprès de votre
concessionnaire autorisé local.
Pour aider à conserver l’aspect de votre
doublure de caisse vaporisée, suivez
les étapes ci-dessous :
1. Rincez votre caisse de camion avec de
l’eau pour enlever toute saleté et débris.2. Mélangez une solution à base de sa-
von doux ou de détergent avec de l’eau et
nettoyez avec un chiffon doux ou une
brosse.
3. Rincez la doublure de caisse avec de
l’eau.
4.
Dès que la doublure de caisse est
sèche, appliquez une petite quantité du
produit pour doublure de caisse vaporisée
MOPAR
MDsur une serviette humide ou une
éponge et essuyez la surface entière de la
doublure de caisse du camion.
MISE EN GARDE!
N’utilisez pas de produits de protec-
tion à base de silicone pour nettoyer
ENTRETIEN DE VOTRE VÉHICULE
609
Page 612 of 676

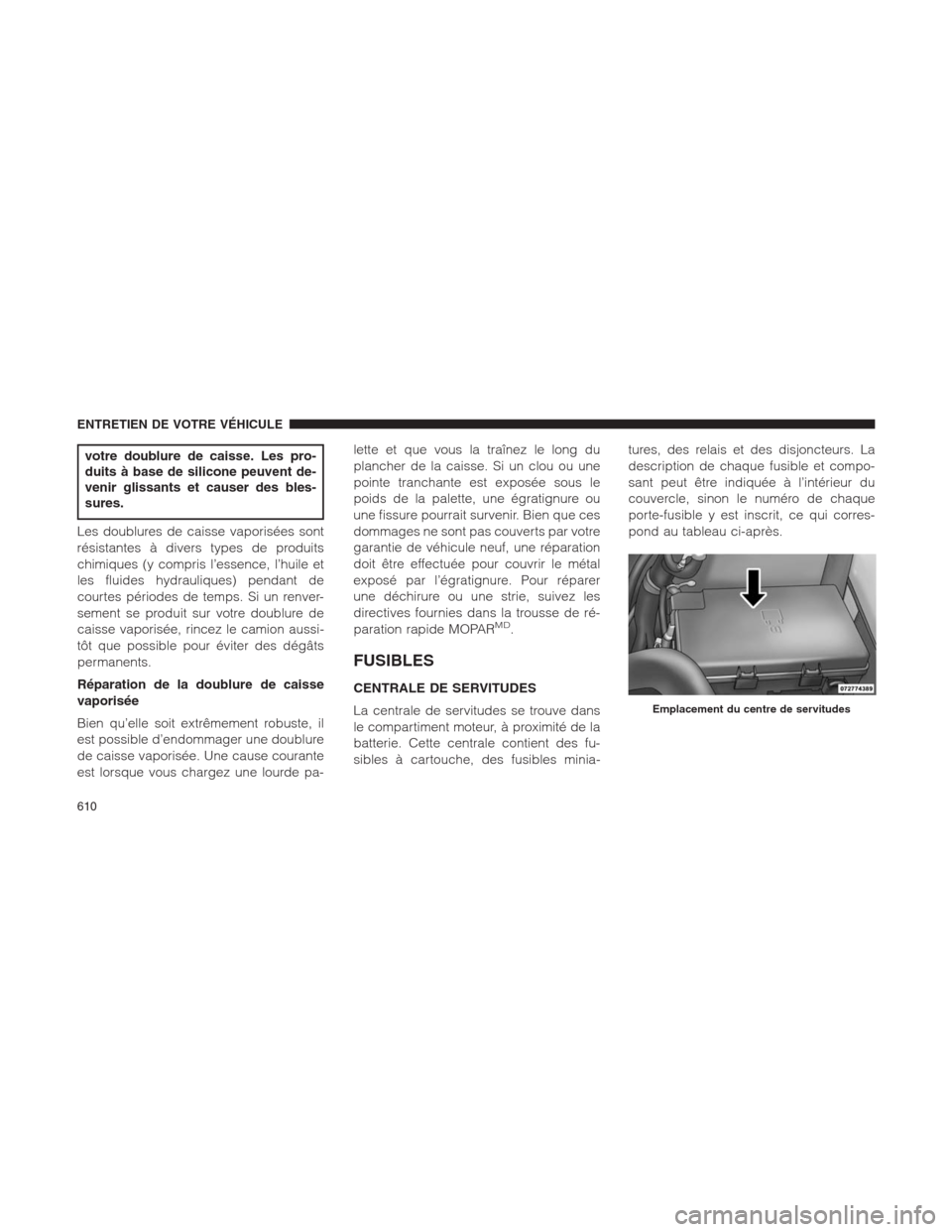

votre doublure de caisse. Les pro-
duits à base de silicone peuvent de-
venir glissants et causer des bles-
sures.
Les doublures de caisse vaporisées sont
résistantes à divers types de produits
chimiques (y compris l’essence, l’huile et
les fluides hydrauliques) pendant de
courtes périodes de temps. Si un renver-
sement se produit sur votre doublure de
caisse vaporisée, rincez le camion aussi-
tôt que possible pour éviter des dégâts
permanents.
Réparation de la doublure de caisse
vaporisée
Bien qu’elle soit extrêmement robuste, il
est possible d’endommager une doublure
de caisse vaporisée. Une cause courante
est lorsque vous chargez une lourde pa-lette et que vous la traînez le long du
plancher de la caisse. Si un clou ou une
pointe tranchante est exposée sous le
poids de la palette, une égratignure ou
une fissure pourrait survenir. Bien que ces
dommages ne sont pas couverts par votre
garantie de véhicule neuf, une réparation
doit être effectuée pour couvrir le métal
exposé par l’égratignure. Pour réparer
une déchirure ou une strie, suivez les
directives fournies dans la trousse de ré-
paration rapide MOPAR
MD.
FUSIBLES
CENTRALE DE SERVITUDES
La centrale de servitudes se trouve dans
le compartiment moteur, à proximité de la
batterie. Cette centrale contient des fu-
sibles à cartouche, des fusibles minia-tures, des relais et des disjoncteurs. La
description de chaque fusible et compo-
sant peut être indiquée à l’intérieur du
couvercle, sinon le numéro de chaque
porte-fusible y est inscrit, ce qui corres-
pond au tableau ci-après.
Emplacement du centre de servitudes
ENTRETIEN DE VOTRE VÉHICULE
610
Page 613 of 676

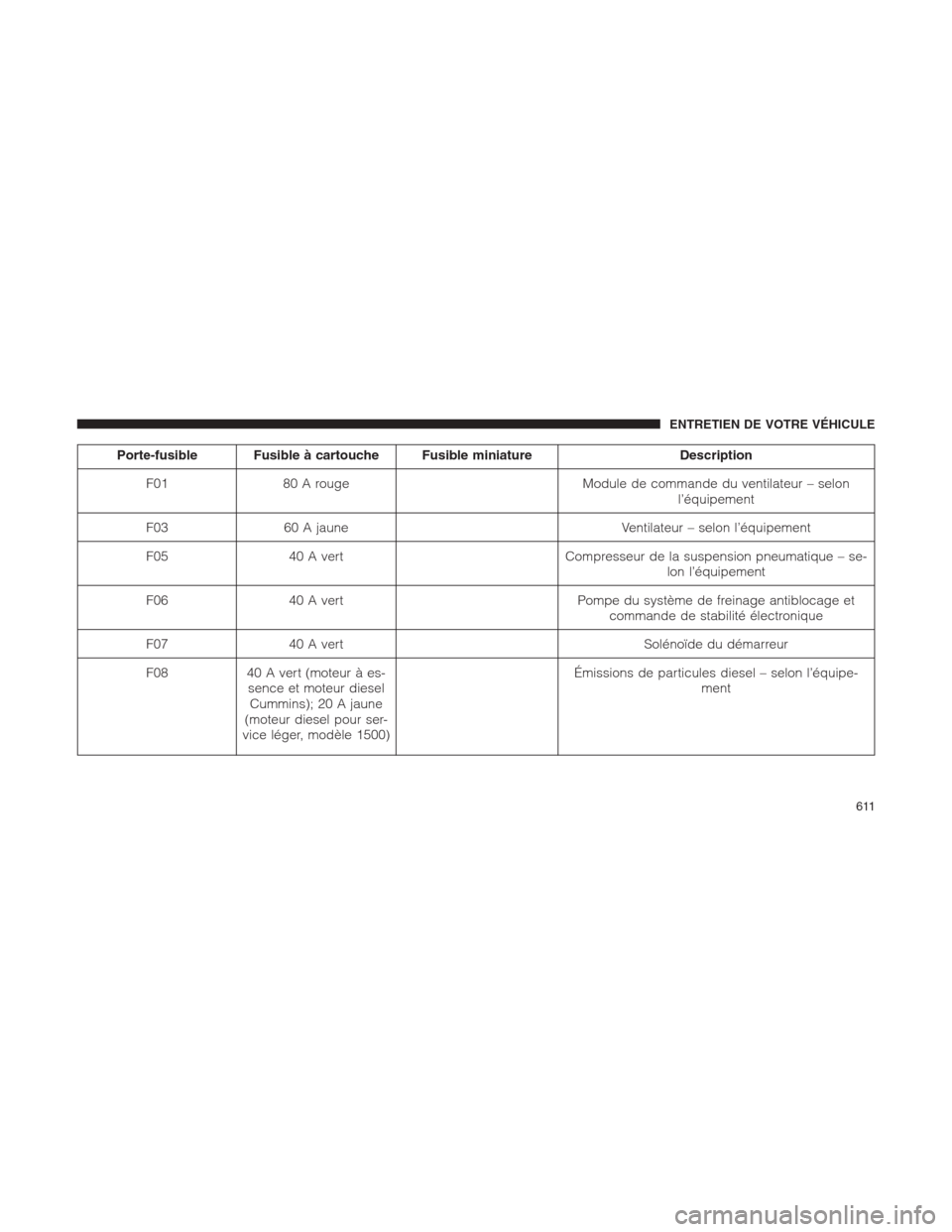

Porte-fusible Fusible à cartouche Fusible miniature Description
F01 80 A rouge Module de commande du ventilateur – selon
l’équipement
F03 60 A jaune Ventilateur – selon l’équipement
F05 40 A vert Compresseur de la suspension pneumatique – se-
lon l’équipement
F06 40 A vert Pompe du système de freinage antiblocage et
commande de stabilité électronique
F07 40 A vert Solénoïde du démarreur
F08 40 A vert (moteur à es-
sence et moteur diesel
Cummins); 20 A jaune
(moteur diesel pour ser-
vice léger, modèle 1500)Émissions de particules diesel – selon l’équipe-
ment
ENTRETIEN DE VOTRE VÉHICULE
611
Page 614 of 676

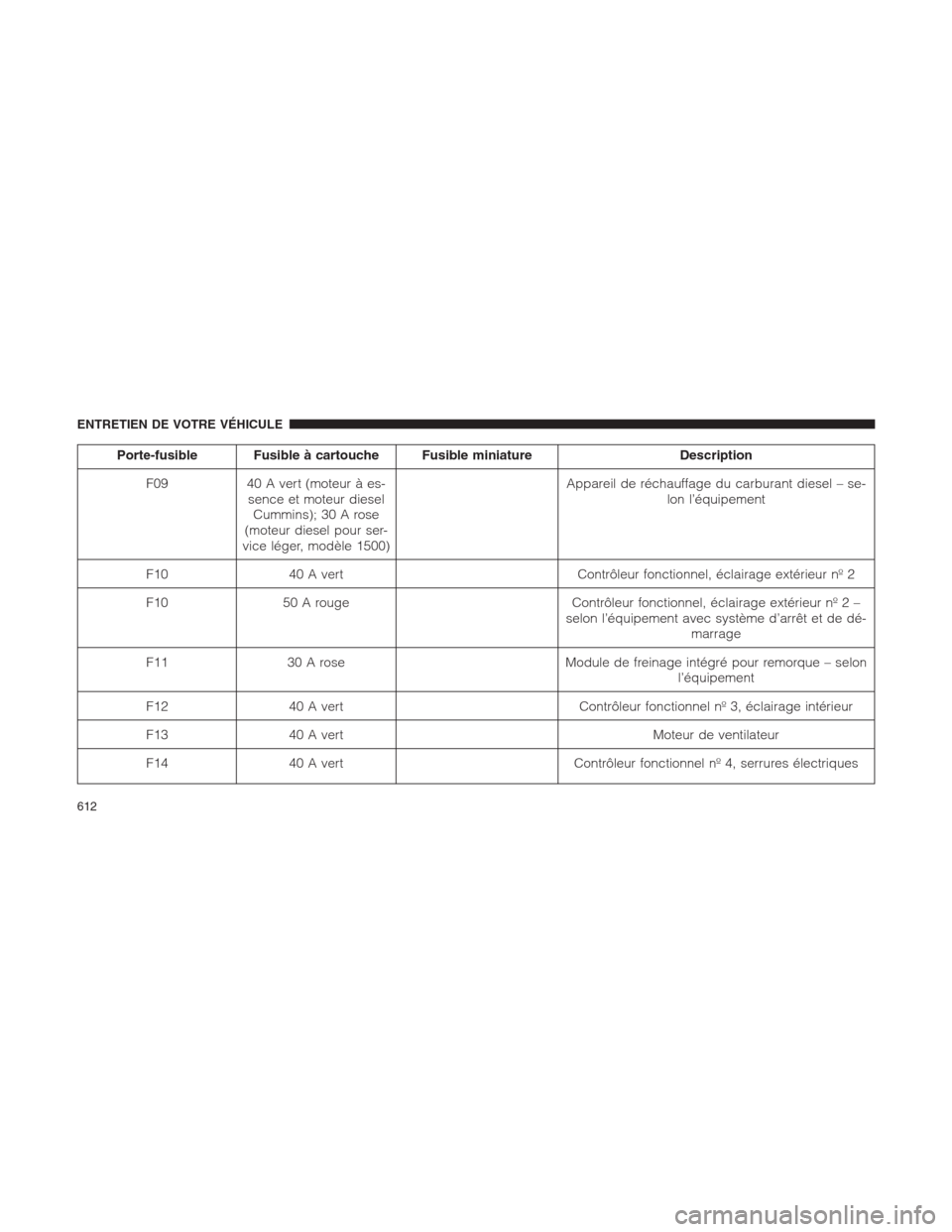

Porte-fusible Fusible à cartouche Fusible miniature Description
F09 40 A vert (moteur à es-
sence et moteur diesel
Cummins); 30 A rose
(moteur diesel pour ser-
vice léger, modèle 1500)Appareil de réchauffage du carburant diesel – se-
lon l’équipement
F10 40 A vert Contrôleur fonctionnel, éclairage extérieur nº 2
F10 50 A rouge Contrôleur fonctionnel, éclairage extérieur nº 2 –
selon l’équipement avec système d’arrêt et de dé-
marrage
F11 30 A rose Module de freinage intégré pour remorque – selon
l’équipement
F12 40 A vert Contrôleur fonctionnel nº 3, éclairage intérieur
F13 40 A vert Moteur de ventilateur
F14 40 A vert Contrôleur fonctionnel nº 4, serrures électriques
ENTRETIEN DE VOTRE VÉHICULE
612

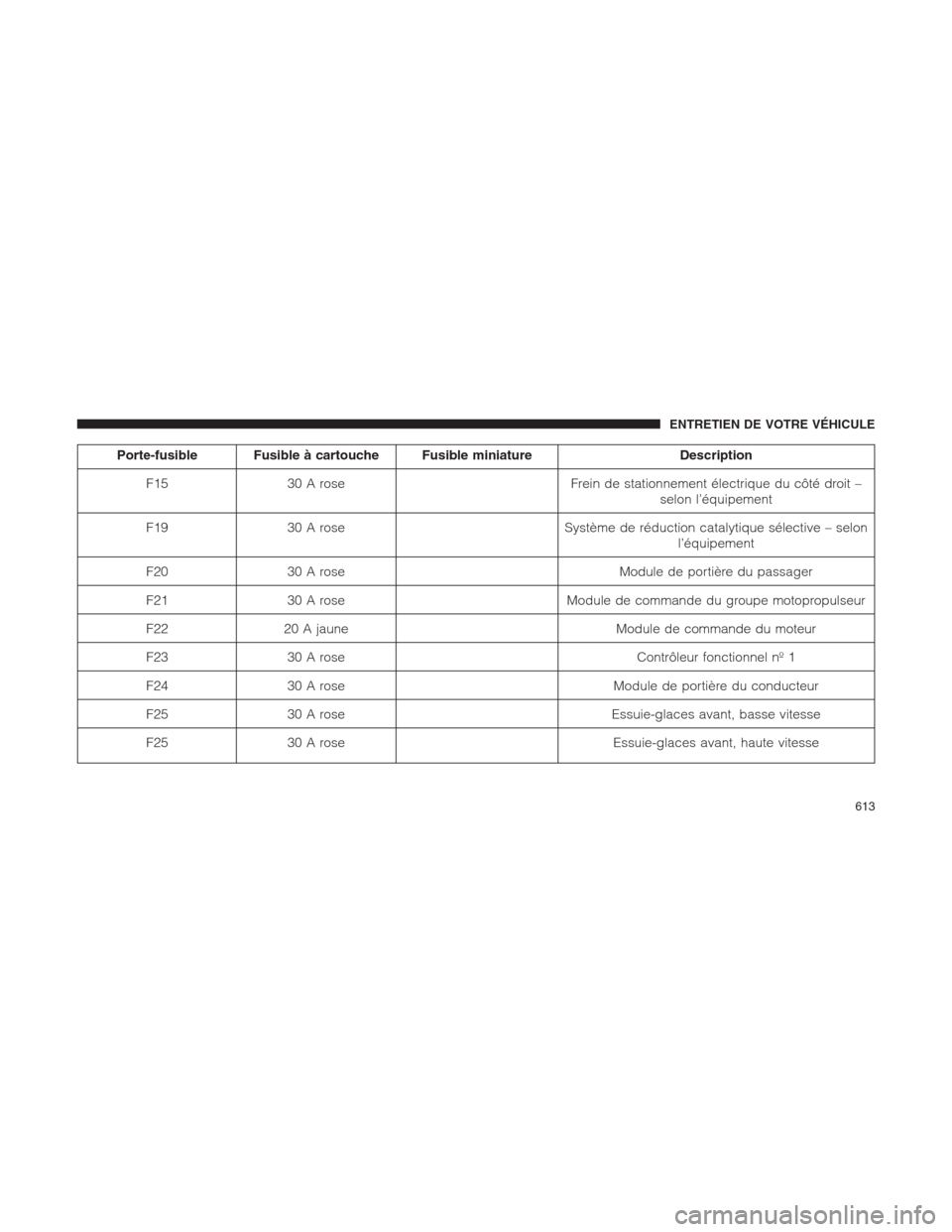

Page 615 of 676

Porte-fusible Fusible à cartouche Fusible miniature Description
F15 30 A rose Frein de stationnement électrique du côté droit –
selon l’équipement
F19 30 A rose Système de réduction catalytique sélective – selon
l’équipement
F20 30 A rose Module de portière du passager
F21 30 A rose Module de commande du groupe motopropulseur
F22 20 A jaune Module de commande du moteur
F23 30 A rose Contrôleur fonctionnel nº 1
F24 30 A rose Module de portière du conducteur
F25 30 A rose Essuie-glaces avant, basse vitesse
F25 30 A rose Essuie-glaces avant, haute vitesse
ENTRETIEN DE VOTRE VÉHICULE
613
Page 616 of 676

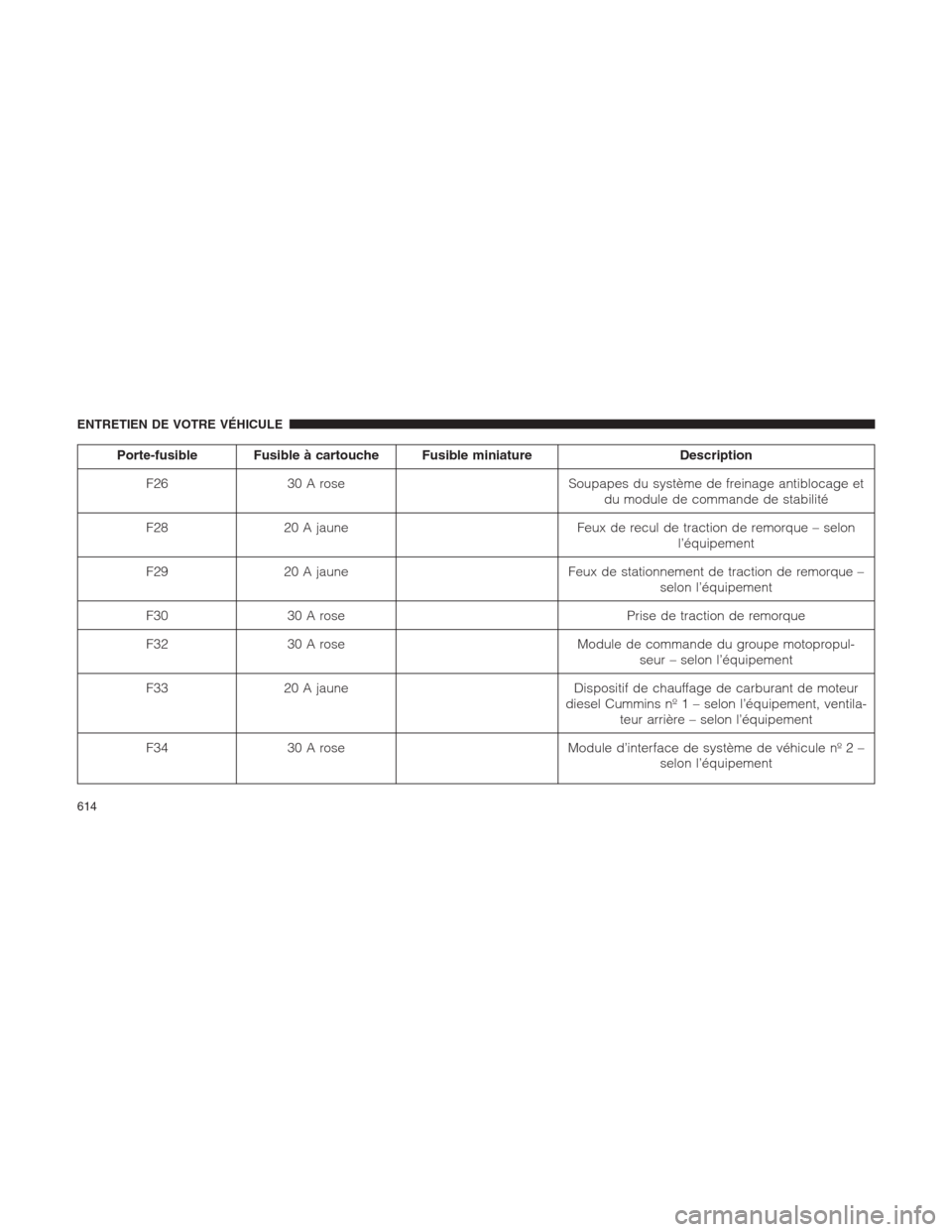

Porte-fusible Fusible à cartouche Fusible miniature Description
F26 30 A rose Soupapes du système de freinage antiblocage et
du module de commande de stabilité
F28 20 A jaune Feux de recul de traction de remorque – selon
l’équipement
F29 20 A jaune Feux de stationnement de traction de remorque –
selon l’équipement
F30 30 A rose Prise de traction de remorque
F32 30 A rose Module de commande du groupe motopropul-
seur – selon l’équipement
F33 20 A jaune Dispositif de chauffage de carburant de moteur
diesel Cummins nº 1 – selon l’équipement, ventila-
teur arrière – selon l’équipement
F34 30 A rose Module d’interface de système de véhicule nº 2 –
selon l’équipement
ENTRETIEN DE VOTRE VÉHICULE
614
Page 617 of 676

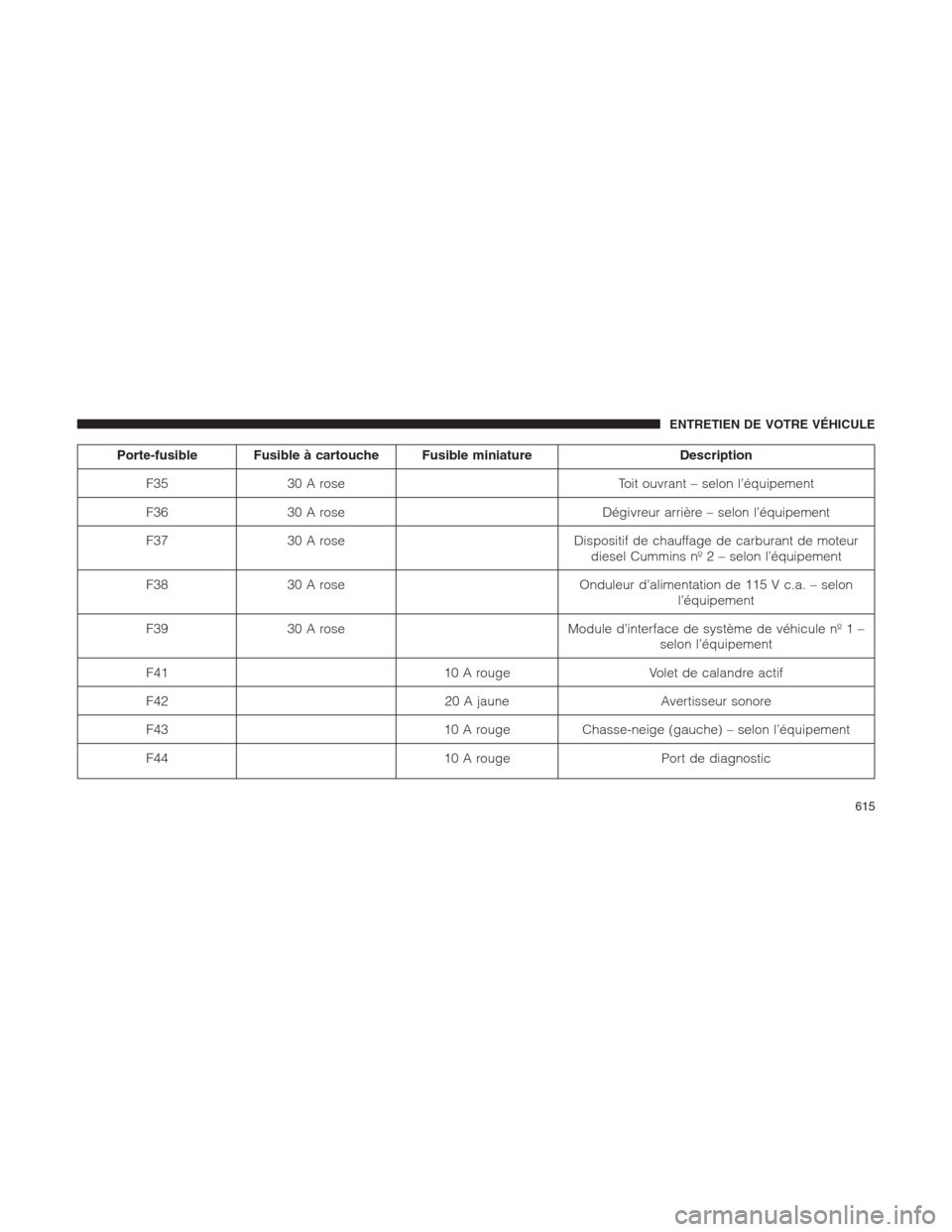

Porte-fusible Fusible à cartouche Fusible miniature Description
F35 30 A rose Toit ouvrant – selon l’équipement
F36 30 A rose Dégivreur arrière – selon l’équipement
F37 30 A rose Dispositif de chauffage de carburant de moteur
diesel Cummins nº 2 – selon l’équipement
F38 30 A rose Onduleur d’alimentation de 115 V c.a. – selon
l’équipement
F39 30 A rose Module d’interface de système de véhicule nº 1 –
selon l’équipement
F41 10 A rouge Volet de calandre actif
F42 20 A jaune Avertisseur sonore
F43 10 A rouge Chasse-neige (gauche) – selon l’équipement
F44 10 A rouge Port de diagnostic
ENTRETIEN DE VOTRE VÉHICULE
615
Page 618 of 676

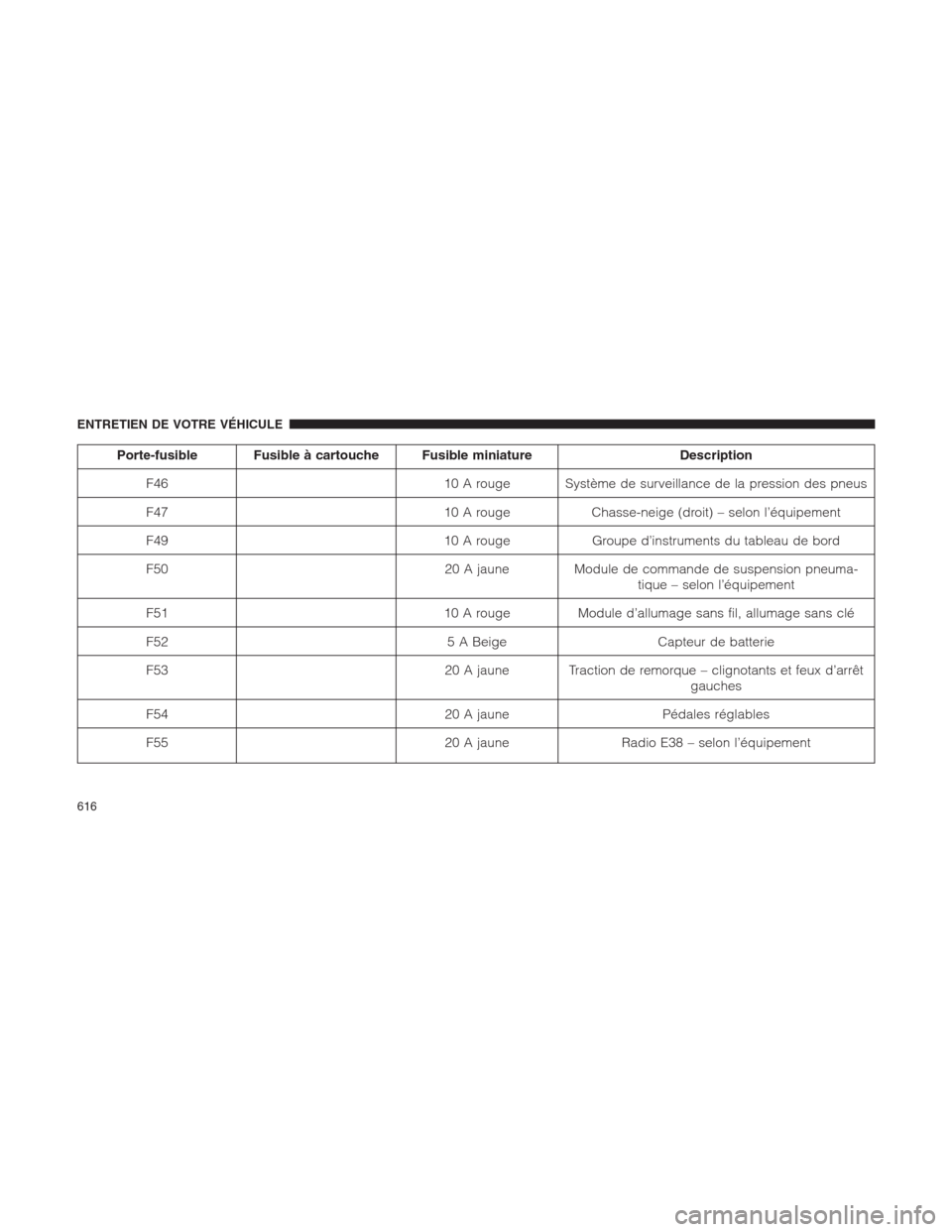

Porte-fusible Fusible à cartouche Fusible miniature Description
F46 10 A rouge Système de surveillance de la pression des pneus
F47 10 A rouge Chasse-neige (droit) – selon l’équipement
F49 10 A rouge Groupe d’instruments du tableau de bord
F50 20 A jaune Module de commande de suspension pneuma-
tique – selon l’équipement
F51 10 A rouge Module d’allumage sans fil, allumage sans clé
F52 5 A Beige Capteur de batterie
F53 20 A jaune Traction de remorque – clignotants et feux d’arrêt
gauches
F54 20 A jaune Pédales réglables
F55 20 A jaune Radio E38 – selon l’équipement
ENTRETIEN DE VOTRE VÉHICULE
616
Page 619 of 676

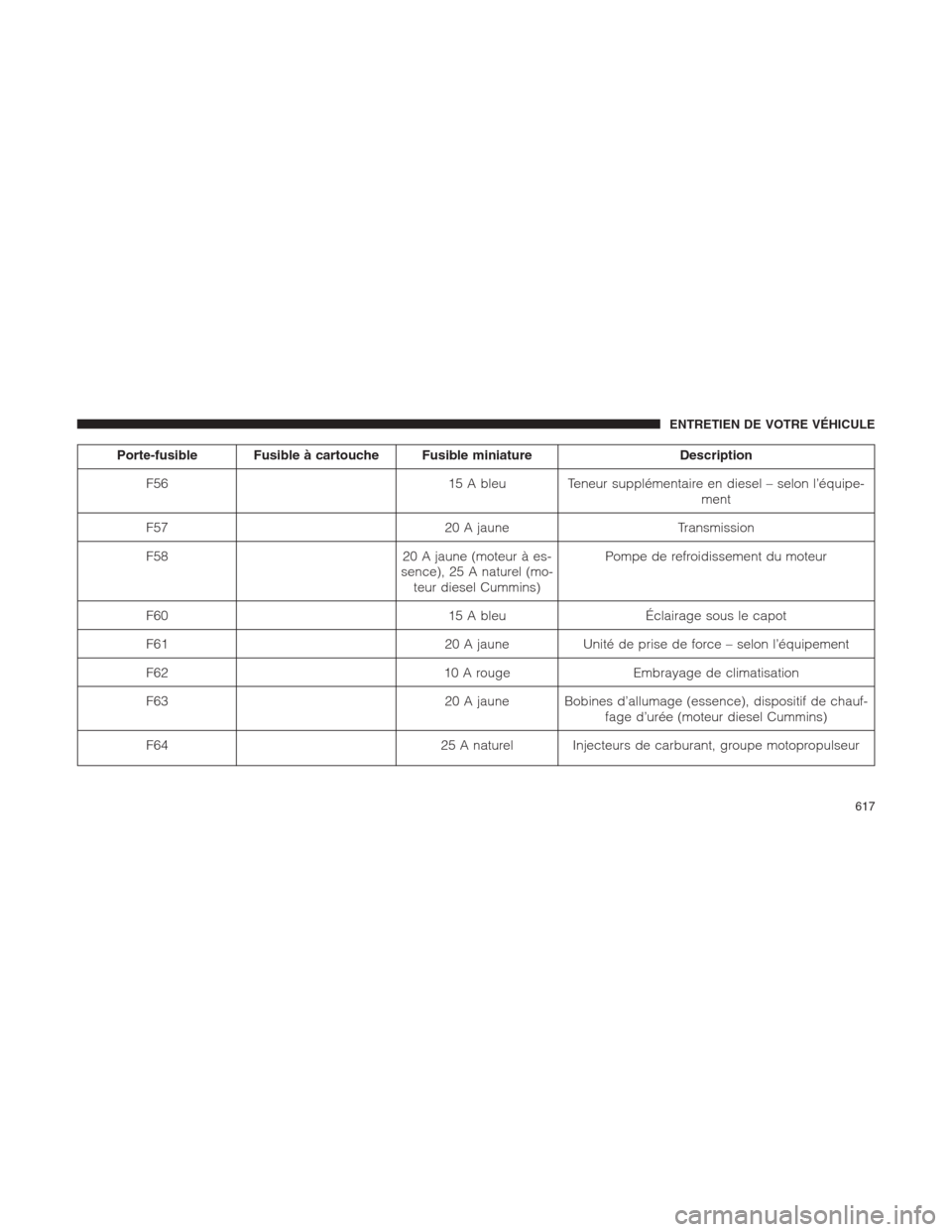

Porte-fusible Fusible à cartouche Fusible miniature Description
F56 15 A bleu Teneur supplémentaire en diesel – selon l’équipe-
ment
F57 20 A jaune Transmission
F58 20 A jaune (moteur à es-
sence), 25 A naturel (mo-
teur diesel Cummins)Pompe de refroidissement du moteur
F60 15 A bleu Éclairage sous le capot
F61 20 A jaune Unité de prise de force – selon l’équipement
F62 10 A rouge Embrayage de climatisation
F63 20 A jaune Bobines d’allumage (essence), dispositif de chauf-
fage d’urée (moteur diesel Cummins)
F64 25 A naturel Injecteurs de carburant, groupe motopropulseur
ENTRETIEN DE VOTRE VÉHICULE
617

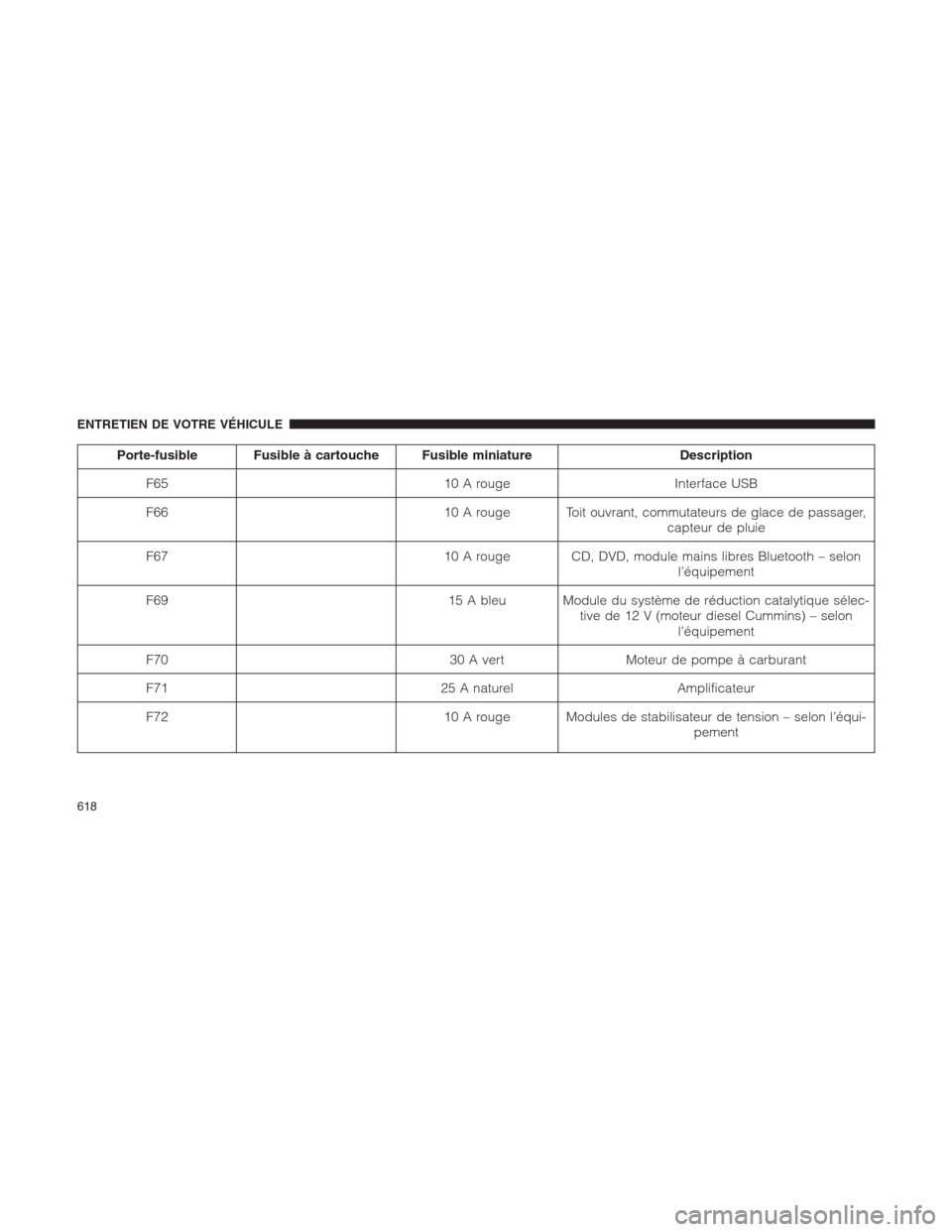

Page 620 of 676

Porte-fusible Fusible à cartouche Fusible miniature Description
F65 10 A rouge Interface USB
F66 10 A rouge Toit ouvrant, commutateurs de glace de passager,
capteur de pluie
F67 10 A rouge CD, DVD, module mains libres Bluetooth – selon
l’équipement
F69 15 A bleu Module du système de réduction catalytique sélec-
tive de 12 V (moteur diesel Cummins) – selon
l’équipement
F70 30 A vert Moteur de pompe à carburant
F71 25 A naturel Amplificateur
F72 10 A rouge Modules de stabilisateur de tension – selon l’équi-
pement
ENTRETIEN DE VOTRE VÉHICULE
618
